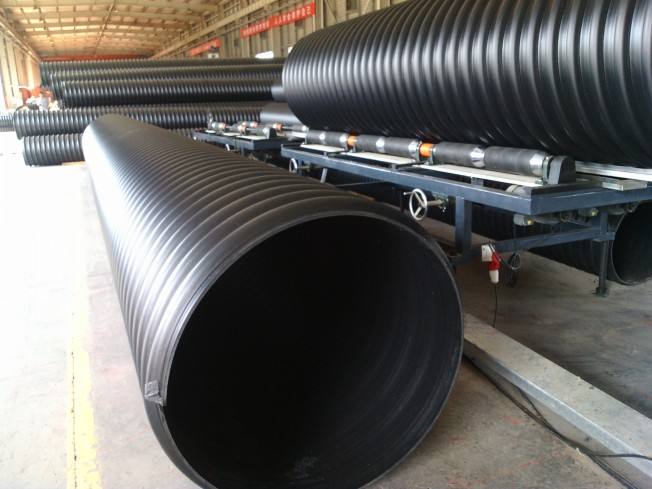

可能大（dà）家並不是很了（le）解四川鋼帶波紋管，隻知道它可（kě）以作（zuò）為一種排汙管（guǎn）道（dào），其實對於它（tā）的選擇我們也可以深剖一（yī）下，看一看哪些因素（sù）會影響它的材質。在這其中基（jī）礎的主要（yào）看的就是製作（zuò）它時的材料。關於幾種原（yuán）材料的參數（shù）性能如下：

一、聚乙烯：

1拉伸強度/MPa：≥18

2熔體流動速率(5kg,190℃)（g/10min)：≤1.0

3氧化誘導時間（200℃）/min：≥20

4密度/(g/cm)：≤0.98

5水分％：≤0.05

6灰分％：≤3

7伸長率％：≥400

8顆粒均勻，無雜質、包裝規範

二、粘結樹脂：

剝離強度(23℃±2℃)/(N/cm)a：≥100

熔體流動速率(2.16kg,190℃)（g/10min)：2.5~4.0

氧化誘導時間（200℃）/min：≥20

灰分％：≤0.1

密（mì）度/(g/cm)：0.93~0.95

維卡軟化（huà）點/℃：≥110

抗拉強度MPa：≥16

伸（shēn）長率％：≥500

水分％：≤0.03

顆粒（lì）均勻，不夾雜質、包裝規範

備注：a為粘結樹脂與鋼帶之間的剝離強（qiáng）度

三、鋼帶：

1、鍍鋅鋼帶

屈服（fú）強度/MPa：190~280

抗拉伸強度/MPa：290~400

伸長率％：≥26

表麵（miàn）質（zhì）量：表麵無鏽斑、油汙、灰垢及破損、無壓（yā）痕等對使用有害的缺陷

2、冷（lěng）軋鋼帶

屈服強度/MPa：160~230

抗拉伸強度/MPa：270~380

關於“這幾（jǐ）種原材（cái）料好才能製作出高質量的四（sì）川鋼帶波紋管”的相關介紹（shào）就到這裏（lǐ），希望對（duì）你有所幫助！
